Что нужно для установки Android-магнитолы в автомобиль — рамка, CANBUS, переходники и проводка

Человек выбирает Android-магнитолу, смотрит на экран, память, процессор и цену.

Допустим, устройство стоит 25–35 тысяч рублей.

Кажется, что дальше всё просто:

купил магнитолу → снял штатную → вставил новую.

Но на современных автомобилях именно здесь обычно начинается самое интересное.

Оказывается, у новой магнитолы другой размер.

Разъём штатной проводки не подходит.

Кнопки на руле перестали работать.

Штатная камера не включается.

После подключения нет звука.

Радио ловит хуже.

А на автомобиле ещё и установлен заводской усилитель.

Проблема в том, что Android-магнитола — это только одна часть установки.

Для нормальной интеграции под конкретную машину часто нужен целый установочный комплект.

Почему нельзя купить любую 9- или 10-дюймовую магнитолу

Диагональ экрана практически ничего не говорит о совместимости с автомобилем.

Даже если две магнитолы имеют одинаковый размер экрана, отличаются:

корпус;

точки крепления;

форма панели;

разъёмы;

проводка;

поддержка CANBUS;

совместимость со штатной камерой и усилителем.

Поэтому правильный подбор начинается не с вопроса:

«Какой экран хотите?»

а с:

марка → модель → год → комплектация → какая штатная система установлена сейчас.

Иногда даже внутри одной модели автомобиля разных годов выпуска используются совершенно разные магнитолы и проводка.

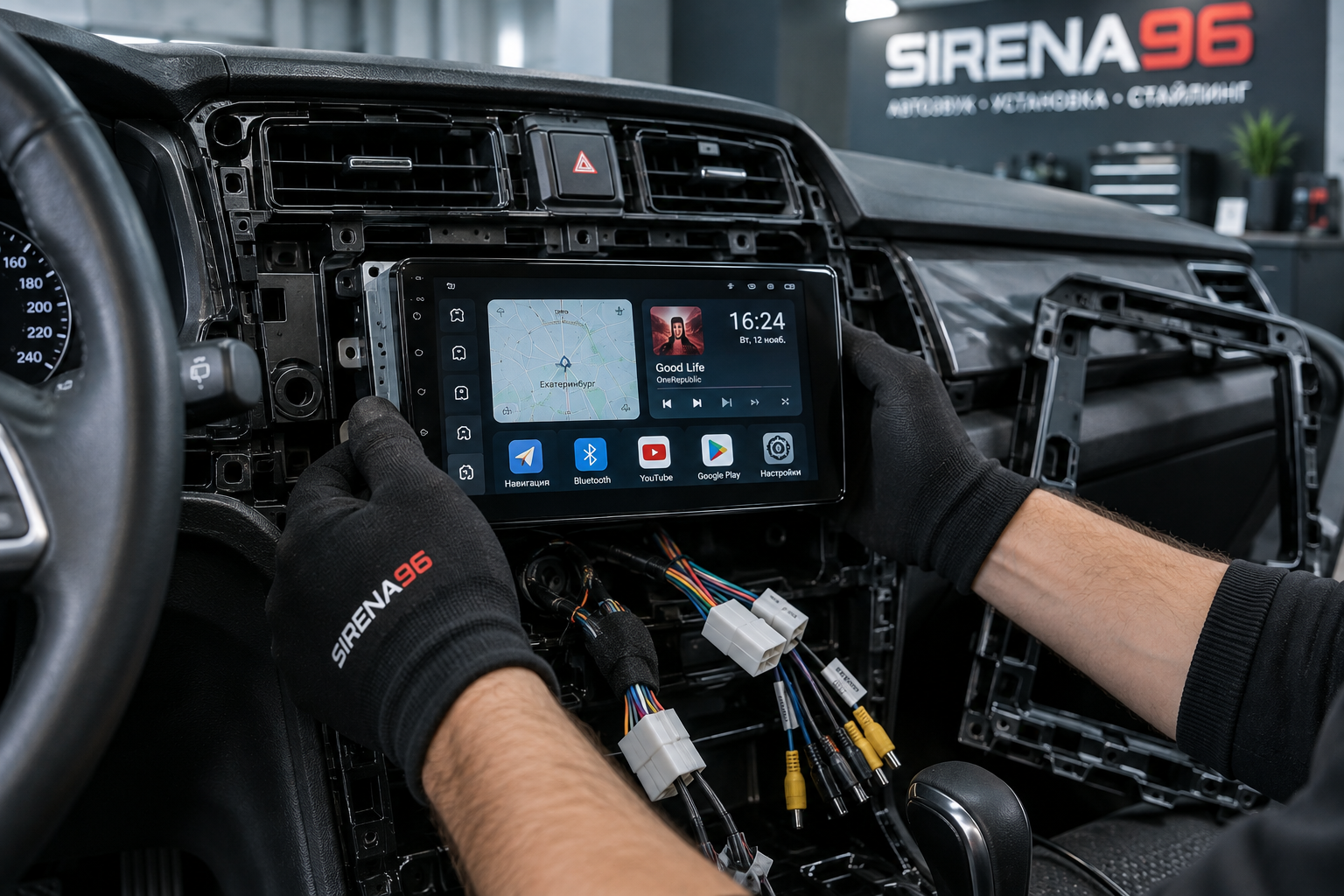

1. Переходная рамка

Первое, что видно после установки, — как магнитола стоит в панели.

Если головное устройство не соответствует штатной форме центральной консоли, нужна переходная рамка.

Она решает сразу несколько задач:

• закрывает свободное пространство;
• фиксирует магнитолу;
• повторяет форму панели;
• позволяет сохранить аккуратный заводской вид.

На актуальной странице установки Sirena96 рамка прямо указана как элемент, который используется при необходимости.

Почему рамку нельзя выбирать только по марке машины

Например, запрос:

«рамка Kia Rio»

ещё недостаточно точный.

У одного поколения автомобиля могут быть разные годы рестайлинга, комплектации и варианты штатной мультимедиа.

Поэтому для нормального подбора желательно знать хотя бы:

модель + год выпуска + фотографию центральной панели.

Иногда одной фотографии достаточно, чтобы сразу понять, какой комплект понадобится.

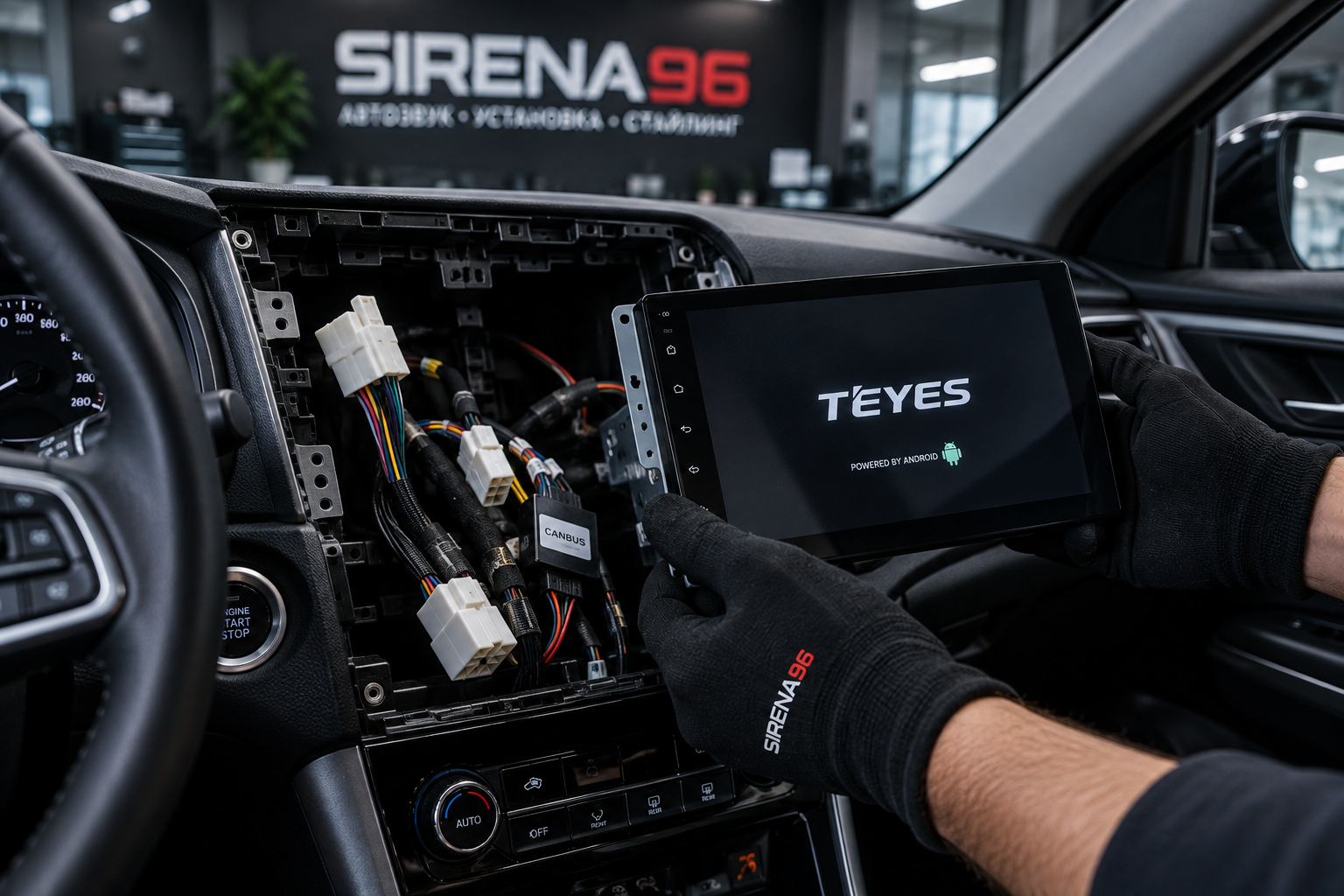

2. Проводка и переходники

Следующая проблема скрыта уже за панелью.

Автопроизводители используют собственные штатные разъёмы.

А Android-магнитола имеет свою колодку подключения.

Соединять провода методом:

«вроде красный плюс, чёрный минус»

на современном автомобиле — плохой подход.

Нормальный установочный комплект позволяет подключить новую систему к штатной проводке автомобиля без ненужного вмешательства.

Sirena96 на странице услуги отдельно перечисляет комплект проводки и переходников среди компонентов установки.

И именно от правильной проводки зависит не только то, включится ли экран.

3. CANBUS — зачем он вообще нужен

CANBUS — одна из вещей, про которую владелец автомобиля часто впервые узнаёт уже при покупке Android-магнитолы.

На многих современных машинах часть команд передаётся не отдельным проводом, а через цифровую CAN-шину автомобиля.

Через неё головное устройство может получать информацию о:

кнопках руля;

зажигании;

открытии дверей;

задней передаче;

климате;

парктрониках;

других штатных функциях.

Для связи Android-магнитолы с автомобилем используется CANBUS-декодер.

На Sirena96 CANBUS также входит в перечень оборудования установочного комплекта.

Всем ли автомобилям нужен CANBUS?

Нет.

И это важно.

Не нужно покупать его просто потому, что слово выглядит технически серьёзно.

На одних автомобилях часть функций подключается аналоговым способом.

На других без CANBUS невозможно нормально сохранить управление штатными функциями.

Поэтому ответ определяется конкретной машиной.

Что происходит, если CANBUS подобран неправильно

Магнитола может включиться.

Но затем начинаются странности:

кнопки руля работают не так;

камера включается с задержкой;

магнитола неправильно выключается;

не отображаются двери;

не работает климат;

появляются ошибки;

устройство не уходит в нормальный сон.

Мы уже отдельно разбирали, как неправильная работа CANBUS и питания способна привести даже к ситуации, когда Android-магнитола остаётся активной после выключения автомобиля.

Поэтому CANBUS — не декоративная коробочка в комплекте.

Он должен соответствовать автомобилю и корректно настраиваться.

4. Антенный переходник

После установки новой магнитолы владелец включает FM и удивляется:

«На штатной магнитоле радио ловило лучше».

Это не обязательно означает, что Android-магнитола плохая.

У автомобиля может быть:

другой антенный разъём;

штатный антенный усилитель;

необходимость подачи питания на усилитель.

Тогда нужен подходящий антенный переходник.

Причём существует разница между обычным адаптером разъёма и вариантом, который ещё и обеспечивает питание штатной антенны.

Эту проблему мы подробно разбирали в отдельной статье про плохой приём радио после замены магнитолы.

Поэтому при подборе комплекта важно заранее понимать, какая антенна используется в машине.

5. GPS-антенна

Для полноценной навигации Android-магнитоле нужен GPS/GNSS-приём.

На актуальной странице установки Sirena96 GPS-антенна указана среди оборудования установочного комплекта.

Но просто положить её куда-нибудь за магнитолой недостаточно.

От расположения антенны зависит качество сигнала.

Если её закрывает металл или она находится в неудачной точке, навигация может:

терять спутники;

запаздывать;

показывать автомобиль на соседней улице;

нестабильно определять направление движения.

У нас уже есть отдельный подробный материал именно про причины плохой работы GPS на Android-магнитолах.

Поэтому при монтаже важна не только сама антенна, но и куда её установили.

6. Переходник для штатной камеры

Если камера заднего вида уже установлена с завода, хочется сохранить её после замены магнитолы.

И это часто возможно.

Но не всегда по принципу:

выдернул штекер из старой магнитолы → вставил в Android.

Штатная камера может иметь:

другой видеосигнал;

нестандартный разъём;

другое напряжение питания;

управление через штатную систему.

В зависимости от автомобиля может понадобиться специальный адаптер.

Поэтому вопрос «штатная камера сохранится?» лучше задавать до покупки головного устройства.

7. Штатный усилитель — отдельный важный пункт

Вот здесь ошибиться особенно неприятно.

Автомобиль может иметь заводскую аудиосистему с отдельным усилителем.

Например, премиальную штатную акустику или просто внешний OEM-усилитель.

После установки новой магнитолы экран работает.

Bluetooth работает.

Навигатор работает.

А звука нет.

И начинается:

«Магнитола неисправна».

Хотя причина может быть в том, что штатный усилитель не получил нужную команду включения или новая система требует дополнительного согласования.

Именно поэтому перед подбором желательно знать не только модель машины, но и какая аудиосистема стоит с завода.

Как понять, есть ли штатный усилитель

Иногда это видно по обозначению аудиосистемы.

Иногда по комплектации автомобиля.

А иногда проще определить по VIN, штатному оборудованию или после осмотра.

Если вы не знаете — это нормально.

Проблема не в незнании владельца.

Проблема начинается, когда оборудование покупается без проверки совместимости.

8. USB-подключения

У Android-магнитолы обычно есть USB.

Через них могут подключаться:

флешка;

телефон;

CarPlay;

Android Auto;

USB-модем;

внешние устройства.

На странице установки Sirena96 USB-кабели также перечислены среди компонентов комплекта.

Но если хочется сохранить штатный USB-разъём автомобиля, иногда требуется отдельный адаптер.

Это стоит уточнить заранее.

Иначе новая магнитола будет работать, но вместо заводского USB в аккуратном штатном месте останется отдельный провод в бардачке.

9. Внешний микрофон

Не для каждого автомобиля и не для каждой магнитолы он обязателен.

Многие Android-магнитолы имеют встроенный микрофон.

Но при активном использовании громкой связи внешний микрофон может быть удобнее, потому что его можно разместить ближе к водителю.

Мы уже разбирали отдельно проблему, когда после установки Android-магнитолы собеседники начинают плохо слышать водителя.

Поэтому если вы регулярно разговариваете из машины, лучше сказать об этом ещё при выборе комплекта.

10. Камера заднего вида или 360°

Если камеры ещё нет, её можно установить одновременно с магнитолой.

И здесь экономится часть разборки автомобиля.

Но нужно заранее проверить возможности самого головного устройства.

Обычная камера заднего вида поддерживается большинством Android-магнитол.

С системой 360° всё сложнее.

Не каждая магнитола умеет нормально работать с четырьмя камерами и круговым обзором.

Поэтому сначала выбирается задача, а уже под неё — оборудование.

Почему одна Android-магнитола подходит десяткам автомобилей, но комплект разный

Само электронное устройство может быть универсальным.

А вот его интеграция — нет.

Например, одна и та же магнитола может устанавливаться на:

Toyota;

Kia;

Hyundai;

Volkswagen;

Lada;

Geely.

Но для каждой машины отличаются:

рамка;

проводка;

CANBUS;

антенный адаптер;

переходник камеры;

способ подключения штатного усилителя.

Поэтому выражение «магнитола подходит на любую машину» нужно понимать правильно.

Сам блок может подходить.

Установочный комплект — подбирается под автомобиль.

Что нужно сообщить перед подбором магнитолы

Чтобы быстрее получить точный вариант, достаточно нескольких вещей:

Марка автомобиля.

Модель.

Год выпуска.

Комплектация, если знаете.

Фото штатной магнитолы и центральной панели.

Дополнительно полезно сообщить:

есть ли штатная камера;

кнопки на руле;

заводской усилитель;

штатные парктроники;

премиальная аудиосистема.

Это намного надёжнее, чем выбирать комплект только по фотографии товара на маркетплейсе.

Почему год автомобиля настолько важен

Одна модель может выпускаться много лет.

За это время производитель делает рестайлинг.

Меняет мультимедийную систему.

Меняет разъёмы.

Добавляет другую камеру.

Меняет архитектуру CAN.

Внешне автомобиль может отличаться совсем немного.

А комплект установки уже нужен другой.

Именно поэтому в модельных статьях Sirena96 для Kia Rio, например, отдельно встречаются различные установочные комплекты под разные годы выпуска.

Сколько стоит установка Android-магнитолы в Екатеринбурге

Сейчас на актуальной странице Sirena96 базовая услуга установки Android-магнитолы указана по цене 3 500 ₽.

Но это не означает, что любой автомобиль можно полностью переоборудовать ровно за 3 500 ₽.

Итоговый бюджет может состоять из:

магнитола + установочный комплект + установка + дополнительное оборудование.

Дополнительно могут понадобиться:

камера;

нестандартные переходники;

адаптер штатного усилителя;

проводка;

другие элементы под конкретную комплектацию.

Поэтому цену правильнее считать после подбора автомобиля.

Что должно проверяться после установки

Установка Android-магнитолы не должна заканчиваться на моменте:

«экран включился — значит всё работает».

После монтажа стоит проверить:

1. Звук всех динамиков.
2. Радио.
3. Bluetooth.
4. Микрофон.
5. GPS.
6. Wi-Fi/4G, если предусмотрены.
7. Кнопки руля.
8. Камеру заднего вида.
9. USB.
10. CarPlay / Android Auto.
11. Штатный усилитель.
12. Парктроники и другие сохранённые функции.
13. Корректное выключение магнитолы после выключения автомобиля.

На странице установки Sirena96 отдельно заявлена проверка работоспособности функций после монтажа.

Можно ли купить магнитолу самостоятельно, а потом приехать на установку

Технически — да.

Но самое важное желательно проверить до покупки.

Иначе возможна ситуация:

магнитола хорошая;

характеристики хорошие;

цена устраивает;

но под вашу комплектацию нет нужного CANBUS или переходника штатного усилителя.

В итоге начинается поиск адаптеров уже после покупки.

Гораздо проще сначала собрать полный комплект.

Стоит ли покупать готовый комплект под автомобиль

Часто — да.

Главное, чтобы он действительно подобран под конкретную машину.

Хороший автомобильный комплект обычно решает сразу несколько вопросов:

рамка;

проводка;

CANBUS;

крепления;

нужные переходники.

Например, на страницах конкретных комплектов Sirena96 встречаются отдельные рамки и проводка под определённые поколения автомобилей.

Это удобнее, чем после получения магнитолы отдельно искать каждый разъём.

Главная ошибка перед установкой

Выбирать только саму магнитолу.

В реальной установке гораздо правильнее рассматривать весь проект:

автомобиль → штатная система → необходимые функции → магнитола → установочный комплект → монтаж.

Тогда меньше вероятность получить ситуацию:

магнитола включилась, но половина автомобиля перестала с ней нормально взаимодействовать.

Установка Android-магнитолы в Екатеринбурге

В Sirena96 можно подобрать Android-магнитолу и необходимые элементы установки под конкретный автомобиль.

На актуальной странице услуги среди оборудования перечислены переходная рамка при необходимости, CANBUS, проводка и переходники, GPS-антенна и USB-кабели. После монтажа выполняется настройка и проверка функций.

Для подбора лучше сразу сообщить:

марку, модель, год автомобиля и прислать фотографию штатной магнитолы.

Тогда можно заранее понять, что потребуется именно вашей комплектации и какой получится полный бюджет.

Частые вопросы

Для любой Android-магнитолы нужна рамка?

Нет. Если корпус уже выполнен под конкретный автомобиль, отдельная переходная рамка может не понадобиться.

CANBUS обязателен?

Не для каждого автомобиля. Всё зависит от того, как штатная электроника взаимодействует с головным устройством.

Сохранятся ли кнопки на руле?

В большинстве совместимых установок их можно сохранить, но способ подключения зависит от автомобиля и CANBUS.

Можно оставить штатную камеру?

Часто да, но иногда нужен отдельный переходник или адаптер питания/сигнала.

Почему после установки может не быть звука?

Одна из возможных причин — штатный усилитель, который требует отдельного согласования с новой магнитолой.

Сколько стоит установка Android-магнитолы в Екатеринбурге?

На актуальной странице Sirena96 сейчас указано 3 500 ₽ за базовую установку. Дополнительное оборудование и нестандартные подключения рассчитываются отдельно.
