Камера заднего вида не работает с Android-магнитолой: чёрный экран, нет сигнала или помехи

Включаете заднюю передачу.

Экран Android-магнитолы переключается на камеру.

Но вместо изображения появляется:

• чёрный экран;
• надпись «Нет сигнала»;
• синее поле;
• рябь;
• полосы;
• моргающее изображение.

А иногда магнитола вообще никак не реагирует на включение задней передачи.

На первый взгляд кажется, что камера сломалась.

Но причина может находиться совсем в другом месте.

В работе камеры заднего вида одновременно участвуют:

• сама камера;
• питание;
• видеокабель;
• сигнал Reverse;
• Android-магнитола;
• CANBUS;
• настройки формата изображения.

Поэтому менять камеру до диагностики — не лучший первый шаг.

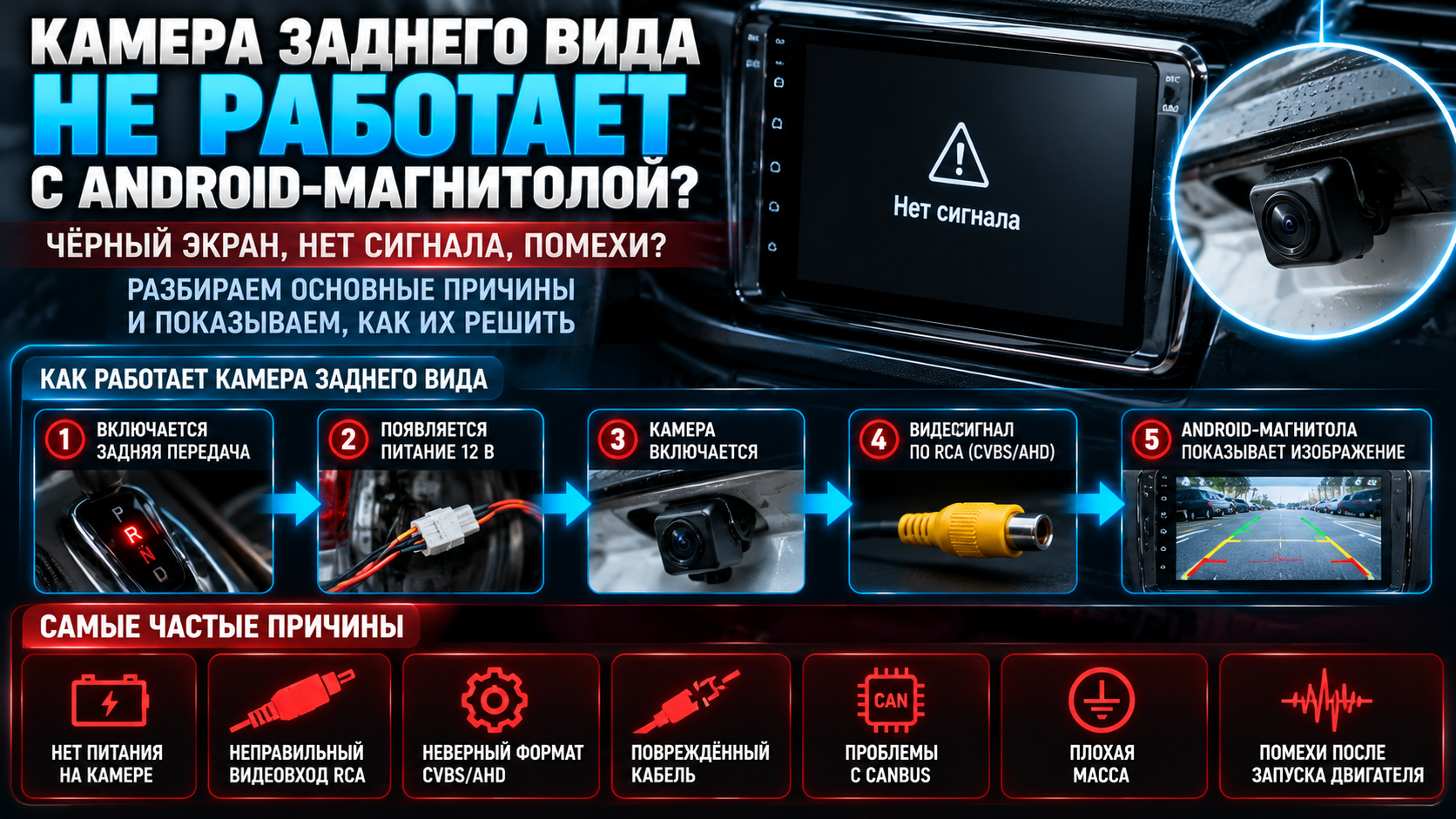

Как вообще работает камера заднего вида

Упрощённо схема выглядит так:

включили заднюю передачу → камера получила питание → магнитола получила команду Reverse → экран переключился → видеосигнал пришёл на вход камеры.

Если любой из этих этапов не сработал, изображения не будет.

И именно по симптомам можно понять, где искать проблему.

Магнитола вообще не переключается на камеру

Если после включения R интерфейс Android остаётся на месте, вероятнее всего магнитола не получает команду заднего хода.

Проверяются:

• провод Reverse;
• CANBUS;
• настройки автомобиля;
• схема подключения.

Камера при этом может быть полностью исправна.

Что такое Reverse

Reverse или Back — управляющий сигнал, сообщающий магнитоле:

«Включена задняя передача — покажи камеру».

На универсальных системах это часто отдельный провод.

На штатных комплектах сигнал может приходить через CANBUS.

Если команда отсутствует, головное устройство просто не знает, что нужно переключить экран.

Экран переключается, но он чёрный

Это уже другой симптом.

Если Android автоматически открыл режим камеры, команда Reverse работает.

Дальше проверяют:

• питание камеры;
• видеосигнал;
• RCA-разъём;
• формат CVBS/AHD.

То есть искать проблему в CANBUS уже менее логично.

Что означает «Нет сигнала»

Обычно магнитола перешла в режим камеры, но не получает корректное видео.

Причины:

• камера не включилась;
• оборван видеокабель;
• подключён неправильный видеовход;
• выбран неправильный формат;
• камера неисправна.

Причина №1 — камера не получает питание

Это одна из самых частых причин.

Камера обычно требует питание:

• 12 В;
• либо другое напряжение в зависимости от модели.

Если питание не приходит, видеосигнала не будет.

Откуда обычно берут питание камеры

Один из распространённых вариантов — от лампы заднего хода.

Когда включается R:

1. загорается лампа;
2. появляется питание;
3. камера включается.

Но на некоторых современных автомобилях такая схема может работать нестабильно.

Почему питание от фонаря заднего хода иногда плохое

Современная электроника автомобиля может использовать:

• PWM;
• диагностику ламп;
• импульсное питание.

В результате камера получает не стабильные 12 В, а импульсы.

Это может вызывать:

• полосы;
• мигание;
• выключение камеры;
• «Нет сигнала».

Почему камера работает на заглушенном автомобиле, но пропадает после запуска

Очень характерный симптом.

Например:

на включённом зажигании камера работает;

запустили двигатель — появляются полосы или изображение исчезает.

Причиной могут быть:

• помехи;
• нестабильное питание;
• особенности контроля ламп.

Это уже не похоже на неисправность дисплея магнитолы.

Нужен ли фильтр питания

Иногда — да.

Фильтр или корректная схема питания может убрать:

• помехи;
• мерцание;
• полосы.

Но ставить случайный фильтр без диагностики не стоит.

Сначала нужно измерить, что реально приходит на камеру.

Может ли камера работать от питания магнитолы

Некоторые Android-магнитолы имеют специальный выход питания камеры.

Например:

• Camera 12V;
• CAM Power;
• Rear Camera Power.

В определённых установках это удобнее, чем брать питание непосредственно с фонаря.

Но нужно смотреть схему конкретного устройства.

Причина №2 — подключён неправильный RCA

На задней части Android-магнитолы может быть несколько похожих разъёмов:

• CAM IN;
• AV IN;
• VIDEO IN;
• DVR IN;
• AUX VIDEO.

Камера должна подключаться именно к предназначенному для неё входу.

Если подключить RCA в обычный AV IN, автоматическое переключение может работать неправильно или изображения не будет.

Почему разъёмы легко перепутать

Часто они выглядят одинаково.

Кроме того, на китайских головных устройствах подписи могут отличаться.

Поэтому ориентироваться нужно не только по цвету RCA, но и по маркировке проводки.

Причина №3 — CVBS и AHD

Это одна из самых частых проблем на современных Android-магнитолах.

Камеры могут работать в разных форматах.

Например:

• CVBS;
• AHD 720p;
• AHD 1080p.

Если камера передаёт AHD, а магнитола настроена на CVBS, нормального изображения может не быть.

Что такое CVBS

CVBS — более старый аналоговый стандарт видеосигнала.

Такие камеры обычно:

• недорогие;
• имеют невысокое разрешение;
• совместимы со многими старыми устройствами.

Что такое AHD

AHD позволяет передавать изображение более высокого разрешения по аналоговому кабелю.

Плюсы:

• выше детализация;
• лучше читаются препятствия;
• качественнее картинка.

Но магнитола должна поддерживать нужный формат.

Почему AHD-камера может показывать чёрный экран

Потому что в настройках магнитолы выбран другой тип сигнала.

Например:

камера — AHD 1080p;

магнитола ожидает CVBS.

Для пользователя это выглядит как поломка камеры.

Где менять формат камеры

На разных магнитолах по-разному.

Настройка может находиться в:

• меню камеры;
• заводских настройках;
• Car Settings;
• Factory Settings.

Названия могут быть:

• Camera Type;
• Rear Camera Type;
• CVBS/AHD;
• Camera Resolution.

Нужно ли менять настройки наугад

Нет.

Лучше сначала узнать, какой формат у установленной камеры.

Если постоянно переключать неизвестные параметры заводского меню, можно изменить и другие функции автомобиля.

Почему картинка появилась, но стала чёрно-белой

Это может указывать на:

• несовместимость стандарта;
• плохой видеосигнал;
• проблемы RCA;
• неправильный формат камеры.

Нормальная камера заднего вида должна давать стабильное цветное изображение, если она изначально цветная.

Почему изображение мерцает

Основные причины:

• нестабильное питание;
• плохая масса;
• помехи;
• повреждённый кабель;
• несовместимость видеорежима.

Если рябь появляется именно после запуска двигателя, особенно внимательно проверяют питание и помехи.

Причина №4 — плохая масса

Камере нужен нормальный минус.

Плохой контакт массы способен вызвать:

• полосы;
• нестабильное изображение;
• пропадание сигнала.

При установке не стоит использовать случайный ржавый болт только потому, что он расположен рядом.

Причина №5 — повреждён RCA-кабель

Видео проходит от задней части автомобиля к магнитоле через длинный кабель.

Он может быть:

• пережат;
• повреждён;
• плохо соединён;
• сломан в разъёме.

Особенно если кабель прокладывался под:

• порогами;
• сиденьями;
• обшивкой.

Как проверить кабель

Проще всего временно подключить камеру коротким исправным кабелем непосредственно возле магнитолы.

Если изображение появляется, проблема может находиться в штатно проложенной линии.

Почему изображение пропадает на кочках

Это почти всегда заставляет подозревать физический контакт.

Проверяются:

• RCA;
• разъёмы;
• питание;
• масса;
• соединения в багажнике.

Если картинка пропадает от вибрации, прошивка магнитолы обычно не является первым подозреваемым.

Причина №6 — CANBUS

На некоторых автомобилях сигнал задней передачи приходит не отдельным проводом, а через CAN-шину.

CANBUS-декодер передаёт магнитоле команду включить камеру.

Если:

• выбран неправильный тип автомобиля;
• декодер несовместим;
• CANBUS настроен неверно,

режим камеры может не включаться.

Как понять, что виноват CANBUS

Например, вместе с камерой неправильно работают:

• кнопки руля;
• открытие дверей;
• климат;
• парктроники;
• информация автомобиля.

Тогда стоит проверять интеграцию CANBUS целиком.

Почему камера работает вручную, но не включается на задней передаче

Если в меню магнитолы изображение камеры открыть можно, значит:

• камера работает;
• видеокабель работает;
• видеовход работает.

Проблема почти наверняка находится в автоматической команде переключения.

То есть:

Reverse или CANBUS.

Это очень полезный диагностический тест.

Причина №7 — камера рассчитана на другое напряжение

Не каждая камера питается от обычных 12 В.

Особенно это касается штатных заводских камер.

Некоторые системы используют:

• 6 В;
• нестандартное питание;
• цифровой видеосигнал.

Если просто подключить штатную камеру к Android-магнитоле, она может не заработать.

Можно ли сохранить штатную камеру

Во многих автомобилях — да.

Но может потребоваться:

• переходник;
• преобразователь напряжения;
• видеоадаптер;
• CAN-интерфейс.

Это зависит от конкретного автомобиля.

Почему штатная камера хуже дружит с универсальной магнитолой

Потому что заводская система создавалась как единый комплекс.

Магнитола, камера и блоки автомобиля могут использовать собственный стандарт обмена.

Android-магнитола чаще ожидает обычный аналоговый видеосигнал.

Поэтому иногда нужен адаптер.

Камера включается слишком медленно

Например:

включили R;

прошла секунда;

потом появилась картинка.

Небольшая задержка возможна.

Но если камера появляется через 4–5 секунд, это уже неудобно.

Причины могут быть:

• медленное включение камеры;
• настройки магнитолы;
• программная задержка;
• CANBUS.

Почему камера остаётся включённой после выключения R

Иногда головное устройство специально удерживает изображение ещё несколько секунд.

Это может быть настройка:

• Delay;
• Rear Camera Delay;
• Reverse Delay.

Она полезна при манёврах.

Нужно ли отключать задержку

По желанию.

Если после переключения из R камера мешает слишком долго, время можно уменьшить, если магнитола позволяет.

Почему изображение зеркальное

Для задней камеры это часто нормально.

Она должна работать как зеркало:

объект слева сзади отображается слева на экране.

Но если ориентация неправильная, на некоторых камерах есть:

• провод-петля;
• переключатель;
• настройка Mirror.

Почему передняя камера показывает наоборот

Потому что режим Mirror обычно предназначен именно для задней камеры.

Если одна и та же камера используется спереди, зеркальность нужно отключить.

Что означают линии парковки

Линии могут генерироваться:

• самой камерой;
• магнитолой;
• CANBUS.

Иногда получается сразу два комплекта линий.

Тогда один из них нужно отключить.

Почему линии не поворачиваются

Обычные статические линии не связаны с рулём.

Для динамических линий нужна информация об угле поворота.

Она может поступать через CANBUS.

Поэтому функция доступна не на каждом автомобиле.

Что делать, если на экране два набора линий

Отключить один источник:

• Parking Lines в магнитоле;
• либо линии самой камеры.

На некоторых камерах для этого используется специальная петля провода.

Почему камера показывает очень тёмно ночью

Это уже не обязательно проблема магнитолы.

Качество ночного изображения зависит от:

• сенсора камеры;
• объектива;
• освещения заднего хода;
• динамического диапазона.

Дешёвая камера при хорошем Android-экране всё равно останется дешёвой камерой.

Поможет ли камера 1080p

Если магнитола поддерживает соответствующий AHD-режим — качество действительно может быть выше.

Но цифра 1080p сама по себе не гарантирует:

• хорошую ночь;
• широкий динамический диапазон;
• правильные цвета.

Сенсор также важен.

Почему картинка растянута

Магнитола и камера могут использовать разные:

• разрешения;
• пропорции;
• видеорежимы.

Также проблема бывает в настройке отображения камеры.

Почему после замены магнитолы штатная камера перестала работать

Очень распространённая ситуация.

Штатная магнитола могла:

• подавать питание на камеру;
• обрабатывать сигнал;
• включать её через CANBUS.

После демонтажа штатной системы эта цепочка исчезает.

Нужно адаптировать камеру под новую магнитолу.

Нужно ли сразу покупать новую камеру

Нет.

Сначала стоит проверить, можно ли сохранить штатную.

Но иногда установка новой AHD-камеры действительно оказывается:

• проще;
• дешевле;
• качественнее.

Решение зависит от машины.

Может ли неисправность быть в Android-магнитоле

Да.

Например, может выйти из строя видеовход.

Но это встречается реже, чем:

• неправильное подключение;
• питание;
• формат камеры.

Поэтому подозревать плату магнитолы стоит после базовых проверок.

Как проверить магнитолу другой камерой

Подключается заведомо исправная камера непосредственно к входу CAM IN.

Если она работает, видеовход магнитолы исправен.

Тогда проблема находится в:

• старой камере;
• проводке;
• питании.

Как проверить саму камеру

Можно подключить её к другому совместимому монитору или магнитоле.

Главное — использовать правильное питание и стандарт сигнала.

Что проверить самостоятельно за 10 минут

Если камера не работает:

1. Включите заднюю передачу.
2. Посмотрите, переключается ли экран.
3. Если переключается — проверьте питание камеры.
4. Проверьте RCA в CAM IN.
5. Узнайте, CVBS камера или AHD.
6. Проверьте настройку Camera Type.
7. Осмотрите разъёмы.
8. Проверьте работу на заглушенном и заведённом двигателе.

Уже после этих шагов круг причин обычно сильно сокращается.

Сценарий №1: магнитола не реагирует на R

Проверяем:

Reverse → CANBUS → настройки автомобиля.

Сценарий №2: экран переключился, но чёрный

Проверяем:

питание → камера → RCA → формат.

Сценарий №3: есть полосы и мерцание

Проверяем:

питание → массу → помехи → фильтр → видеокабель.

Сценарий №4: работает только при заглушенном двигателе

Сильное подозрение на:

• питание;
• PWM;
• помехи.

Сценарий №5: камера работает вручную, но не автоматически

Проверяем:

Reverse или CANBUS.

Нужно ли делать Factory Reset магнитолы

Обычно нет.

Камера заднего вида — в первую очередь вопрос:

• сигнала;
• питания;
• подключения.

Полный сброс Android редко является первым правильным шагом.

Нужно ли перепрошивать магнитолу

Тоже обычно нет.

Если до установки камеры магнитола работает нормально, случайная прошивка практически наверняка не является лучшим решением.

Сначала нужно исключить ошибки подключения.

Когда имеет смысл обращаться к установщику

Если:

• нужно сохранить штатную камеру;
• используется CANBUS;
• неизвестно напряжение камеры;
• появляются помехи;
• камера работает нестабильно.

С мультиметром и схемой проблема находится значительно быстрее, чем заменой компонентов наугад.

Что лучше — штатная камера или новая AHD

Зависит от автомобиля.

Штатная

Плюсы:

• заводское расположение;
• аккуратный внешний вид;
• иногда динамические линии.

Новая AHD

Плюсы:

• выше разрешение;
• проще интеграция с Android;
• большой выбор моделей.

Если штатную систему сложно адаптировать, качественная AHD-камера часто оказывается рациональным вариантом.

Камера заднего вида и Android-магнитола в Екатеринбурге — SIRENA96

Android-магнитола и камера должны работать как одна система.

В SIRENA96 представлены Android-магнитолы, камеры заднего вида и установочные решения для автомобилей.

При установке важно проверить:

• питание;
• формат камеры;
• Reverse;
• CANBUS;
• видеовход.

SIRENA96 — Android-магнитолы и автоэлектроника в Екатеринбурге.

Часто задаваемые вопросы

Почему камера пишет «Нет сигнала»?

Магнитола переключилась на камеру, но не получает корректный видеосигнал.

Почему экран вообще не переключается?

Проверьте Reverse и CANBUS.

Почему AHD-камера показывает чёрный экран?

В магнитоле может быть выбран CVBS или неподдерживаемое разрешение.

Почему камера мерцает после запуска двигателя?

Частая причина — нестабильное питание или помехи.

Можно ли сохранить штатную камеру?

Во многих автомобилях да, но может понадобиться адаптер.

Почему камера работает только на заглушенном двигателе?

Стоит проверить питание от лампы заднего хода и наличие PWM.

Нужно ли менять магнитолу?

Обычно нет. Сначала проверяют питание, настройки и саму камеру.

Что лучше: CVBS или AHD?

При поддержке магнитолой качественная AHD-камера обычно даёт более детальное изображение.
