Не работают кнопки на руле после установки Android-магнитолы — причины и решение в Екатеринбурге
Штатную магнитолу заменили на Android.
Экран работает, музыка играет, Bluetooth подключается, навигатор запускается.
Но кнопки на руле перестали выполнять свои функции.
Громкость не регулируется. Треки не переключаются. Кнопка ответа на звонок ничего не делает.
Иногда ситуация ещё интереснее: одна кнопка работает нормально, а другая выполняет совершенно неправильную команду.
Это распространённая проблема после замены штатного головного устройства.
Но причина далеко не всегда находится в самих кнопках руля.
На одних автомобилях команды передаются через CANBUS. На других используется аналоговое подключение через линии KEY1 / KEY2. А иногда всё подключено правильно, но магнитолу просто не настроили после установки.
Разберём все основные варианты.
Сначала определите, что именно не работает
Есть несколько разных сценариев.
Не работает ни одна кнопка.
В первую очередь проверяют подключение, CANBUS, KEY1/KEY2 и выбранный протокол автомобиля.
Часть кнопок работает, часть нет.
Возможны ограничения CANBUS, неправильная настройка или необходимость дополнительного обучения клавиш.
Кнопки выполняют неправильные функции.
Например, уменьшение громкости переключает трек.
В таком случае нужно проверить назначение команд и настройки SWC.
Кнопки работали, а потом перестали.
Важно вспомнить, что происходило до неисправности: сброс магнитолы, обновление прошивки, замена CANBUS или изменение заводских настроек.
Эти ситуации требуют разного подхода.

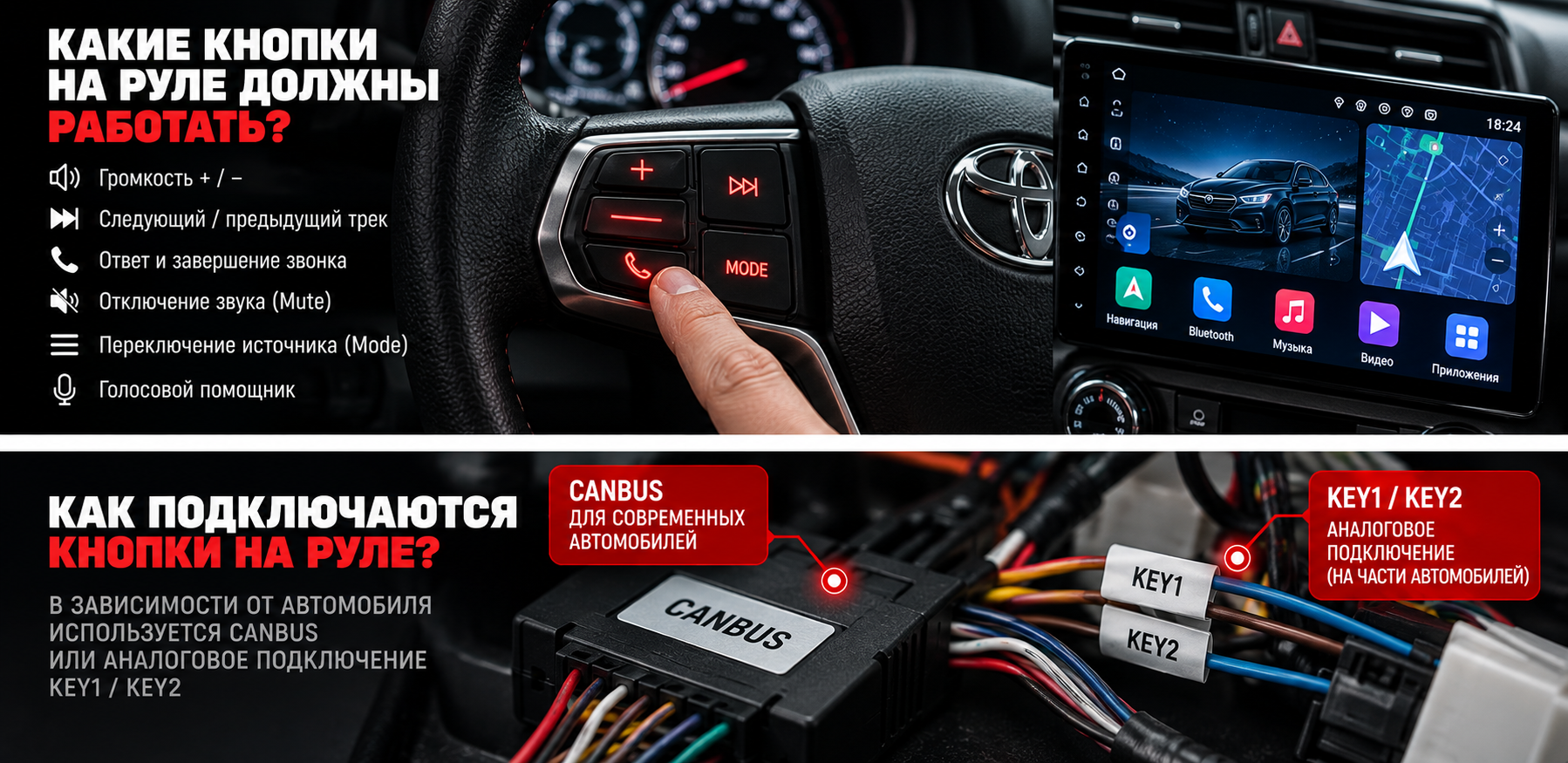

Как вообще кнопки на руле связаны с магнитолой
Кнопки на руле не управляют Android напрямую.
Нажатие сначала должно быть распознано автомобилем или входом самой магнитолы, после чего головное устройство получает соответствующую команду.
Есть два распространённых сценария.
Через CANBUS
На многих современных автомобилях команды кнопок передаются по цифровой шине CAN.
Чтобы Android-магнитола могла их понимать, используется совместимый CANBUS-декодер.
Он преобразует данные автомобиля в команды, которые понимает головное устройство.
Sirena96 указывает CANBUS-адаптер в составе установочного комплекта Android-магнитолы и отдельно заявляет поддержку кнопок на руле и сохранение штатных функций. Sirena
Через KEY1 / KEY2
На части автомобилей управление реализовано аналоговым способом.
В проводке универсальных Android-магнитол можно встретить линии:
KEY1;
KEY2;
иногда KEY / SWC.
Производитель Joying, например, прямо указывает KEY1 и KEY2 как входы для штатного управления с руля при соответствующей схеме подключения. joyingauto.com
После подключения кнопки в таком случае обычно требуется назначить вручную через меню обучения.
Что такое SWC
SWC — Steering Wheel Control.
Проще говоря, это управление магнитолой кнопками на руле.
В разных Android-магнитолах меню может называться:
Steering Wheel Control;
SWC;
Wheel Key;
Key Learning;
Steering Wheel Learning.
Названия отличаются, но смысл одинаковый: магнитола должна распознать нажатие кнопки и связать его с определённой функцией.
Например:
громкость +;
громкость −;
следующий трек;
предыдущий трек;
Mute;
ответ на звонок;
Mode.
Причина №1. Неправильно подобран CANBUS
Это одна из основных причин после установки Android-магнитолы на современный автомобиль.
Внешне CANBUS-блок может подключаться без проблем.
Магнитола включается.
Но это ещё не означает, что декодер правильно работает именно с вашей комплектацией автомобиля.
Если CANBUS неподходящий, могут появляться разные симптомы:
не работают кнопки руля;
не отображается климат;
не включается камера;
неправильно определяется зажигание;
не отображаются открытые двери;
часть кнопок работает неправильно.
На Sirena96 тоже отдельно отмечается, что CANBUS необходимо подбирать под конкретный автомобиль, а не просто по подходящему разъёму. Sirena
Причина №2. В настройках выбран неправильный автомобиль
Даже при правильном CANBUS иногда необходимо указать соответствующий протокол в заводском меню магнитолы.
Например, в списке может быть несколько вариантов:
марка;
модель;
год;
тип штатной магнитолы;
версия CANBUS.
Если выбран другой автомобиль или похожая, но несовместимая конфигурация, часть команд может работать неправильно.
В результате кнопки руля вообще не определяются или получают неверные назначения.
Поэтому менять случайные параметры CAN-протокола наугад не стоит.
Перед изменениями лучше зафиксировать исходные настройки.
Причина №3. KEY1 / KEY2 не подключены
Для автомобилей с аналоговым управлением CANBUS может вообще не использоваться.
В этом случае магнитоле нужно получить сигнал непосредственно через входы KEY1 или KEY2.
Если провод не подключён, головное устройство просто не видит нажатия.
Joying в своих схемах подключения указывает, что для такого варианта линии управления руля подключаются к KEY1/KEY2 вместе с необходимой массой. joyingauto.com
Конкретная схема зависит от автомобиля и магнитолы.
Поэтому соединять KEY1 и KEY2 с неизвестными проводами методом проб не следует.
Причина №4. Кнопки нужно обучить
Это особенно характерно для универсальных головных устройств без CANBUS-декодера.
Проводка уже подключена правильно, но нажатие кнопки ещё не связано с функцией Android.
Процедура обычно выглядит примерно так:
- Открыть настройки кнопок руля.
- Очистить старые назначения.
- Нажать физическую кнопку на руле.
- Выбрать соответствующую функцию на экране.
- Повторить для остальных кнопок.
- Сохранить настройки.
Именно такой принцип ручного обучения описывает Joying для своих универсальных Android-головных устройств. joyingauto.com
Но расположение меню и порядок действий у вашей магнитолы могут отличаться.
Почему при CANBUS обучение кнопок иногда не работает
Потому что при CANBUS управление может вообще не поступать через аналоговые KEY1/KEY2.
Декодер сам расшифровывает команды автомобиля и передаёт магнитоле уже готовые функции.
В таком случае попытка вручную «обучить» кнопки через SWC может ничего не дать.
У Joying, например, для комплектов с CANBUS штатное управление обрабатывается через CAN-декодер, а ручное обучение используется для универсального подключения без него. joyingauto.com
Поэтому сначала нужно определить тип подключения.
И только потом искать меню обучения.
Почему одна кнопка работает, а остальные нет
Причин несколько.
Например:
CANBUS поддерживает не все клавиши конкретной комплектации;
часть кнопок относится не к магнитоле, а к штатному бортовому компьютеру;
используется неправильный профиль автомобиля;
не все функции поддерживает сама Android-магнитола;
есть проблема в штатном блоке кнопок.
На некоторых автомобилях разные группы клавиш действительно работают с разными штатными системами.
Поэтому ожидать, что после замены магнитолы абсолютно каждая кнопка автоматически станет управлять Android, нельзя.
Нужно смотреть конкретную комплектацию автомобиля.
Почему кнопки выполняют неправильные команды
Предположим:
нажимаете Volume + — переключается трек;
нажимаете Mode — звук выключается.
Если используется ручное обучение, сначала стоит сбросить назначения и настроить их заново.
Если автомобиль работает через CANBUS, необходимо проверить выбранный CAN-протокол.
Не стоит пытаться исправить проблему десятками изменений в инженерном меню одновременно.
Иначе потом будет сложно понять, какой параметр действительно влиял на работу.
После Factory Reset перестали работать кнопки на руле
Такое возможно.
После заводского сброса некоторые Android-магнитолы теряют пользовательские настройки.
В зависимости от устройства может потребоваться повторно:
выбрать CANBUS;
указать модель автомобиля;
настроить кнопки;
восстановить другие параметры штатных функций.
Поэтому перед Factory Reset желательно сохранить текущую конфигурацию.
Особенно если магнитола уже нормально работала с автомобилем.
После обновления перестали работать кнопки
Здесь нужно быть осторожнее.
Обновление системы или MCU может затрагивать взаимодействие магнитолы с внешним оборудованием.
Например, в свежем обновлении Joying отдельно упоминается сохранение CAN-протокола и настроек steering wheel controls, что показывает: эти параметры действительно связаны с программной конфигурацией устройства.
Но это не означает, что нужно сразу перепрошивать магнитолу при любой проблеме с кнопками.
Сначала проверяются настройки и подключения.
И категорически не стоит ставить прошивку от другой модели только потому, что экран выглядит одинаково.
Работали кнопки на штатной магнитоле, но не работают на Android
Это важная информация.
Она показывает, что сами кнопки руля до замены головного устройства функционировали.
Поэтому в первую очередь нужно проверять уже новую цепочку:
автомобиль → CANBUS или KEY → Android-магнитола.
Особенно если проблема появилась сразу после установки.
Здесь гораздо вероятнее вопрос совместимости или подключения, чем одновременная поломка нескольких физических кнопок руля.
Можно ли сохранить штатные кнопки после замены магнитолы
Во многих автомобилях — да, при наличии совместимого комплекта.
На странице установки Sirena96 поддержка кнопок на руле прямо указана среди возможностей Android-магнитолы, а CANBUS входит в перечень оборудования установочного комплекта. Sirena
В карточках Android-магнитол Sirena96 также указывается сохранение штатных клавиш руля, хотя для конкретного автомобиля может требоваться дополнительный CANBUS. Sirena
Но совместимость всё равно должна проверяться под:
марку;
модель;
год;
комплектацию;
штатную магнитолу;
выбранное Android-устройство.
Что можно проверить самостоятельно
Без вмешательства в проводку можно начать с нескольких простых действий.
1. Проверьте, работает ли хотя бы одна кнопка.
Это помогает понять, полностью ли отсутствует связь.
2. Посмотрите настройки SWC.
Если магнитола использует аналоговое обучение, проверьте, определяет ли она нажатия.
3. Вспомните, когда возникла проблема.
Сразу после установки?
После Factory Reset?
После обновления?
После замены CANBUS?
4. Проверьте остальные штатные функции.
Например, отображение дверей, камеры, климата или состояния автомобиля.
Если вместе с кнопками перестало работать сразу несколько CAN-функций, это важный диагностический признак.
5. Сфотографируйте информацию о CANBUS.
Модель декодера и текущие настройки помогут установщику быстрее определить причину.
Что лучше не делать самостоятельно
Не нужно:
соединять KEY1 и KEY2 наугад;
замыкать провода управления на массу;
перебирать все марки автомобилей в CAN-настройках;
устанавливать случайные CANBUS-прошивки;
перепрошивать MCU;
разбирать рулевое колесо без необходимости.
Особенно опасно самостоятельно вмешиваться в рулевое колесо из-за расположенной там подушки безопасности.
Если проблема находится именно в кнопочном блоке руля, его диагностируют с учётом конструкции конкретного автомобиля.
Как диагностируют проблему правильно
Логика достаточно простая.
Шаг 1. Определяют способ управления
CANBUS или аналоговые KEY1/KEY2.
Шаг 2. Проверяют комплект
Подходит ли CANBUS и проводка к автомобилю.
Шаг 3. Проверяют настройки
Выбран ли правильный профиль автомобиля и протокол.
Шаг 4. Проверяют сигнал от кнопок
Видит ли магнитола нажатия.
Шаг 5. Настраивают функции
Если используется ручное обучение — назначают необходимые команды.
Так намного эффективнее, чем начинать с Factory Reset или прошивки.
Установка Android-магнитолы с сохранением кнопок руля в Екатеринбурге
В Sirena96 при установке Android-магнитолы учитываются штатные функции автомобиля.
На актуальной странице услуги заявлены:
CANBUS-адаптер;
комплект проводки и переходников;
монтаж и настройка;
проверка работоспособности функций;
поддержка кнопок на руле.
Текущая стоимость базовой установки Android-магнитолы на сайте — 4 000 ₽.
Дополнительные адаптеры и нестандартное подключение зависят от автомобиля.
Для правильного подбора желательно сразу сообщить:
марку;
модель;
год;
комплектацию;
какая штатная магнитола установлена;
есть ли кнопки на руле;
какие именно функции они выполняют сейчас.
Если Android-магнитола уже установлена, полезно также прислать фото CANBUS и раздела настроек автомобиля.
Главное
Если после установки Android-магнитолы перестали работать кнопки на руле, сначала нужно понять, каким способом автомобиль передаёт команды.
Если используется CANBUS — проверяем декодер, подключение и выбранный протокол автомобиля.
Если используются KEY1/KEY2 — проверяем проводку и обучение кнопок.
Если до сброса или обновления всё работало — проверяем программную конфигурацию.
А если одна часть штатных функций работает, а другая нет — смотрим совместимость конкретной комплектации.
В большинстве случаев начинать с покупки новой магнитолы не нужно.
Сначала нужна правильная диагностика подключения.
Частые вопросы
Почему после замены магнитолы перестали работать кнопки руля?
Частые причины — несовместимый или неправильно настроенный CANBUS, неподключённые KEY1/KEY2 либо отсутствие обучения кнопок.
Что такое KEY1 и KEY2?
Это входы управления с руля, которые используются на некоторых Android-магнитолах при аналоговом подключении кнопок.
Нужно ли обучать кнопки, если установлен CANBUS?
Не всегда. При совместимом CANBUS команды могут назначаться автоматически. Для аналоговых схем KEY1/KEY2 ручное обучение используется значительно чаще.
Почему после Factory Reset кнопки перестали работать?
Могли сброситься CANBUS-настройки, профиль автомобиля или ручные назначения SWC.
Можно ли назначить любую функцию на любую кнопку?
При ручном SWC-обучении набор назначений зависит от возможностей магнитолы. При CANBUS часть команд может быть фиксированной протоколом.
Можно ли сохранить штатные кнопки при установке Android-магнитолы?
Для многих автомобилей — да, при правильно подобранной магнитоле, проводке и CANBUS. Sirena96 прямо заявляет поддержку кнопок руля в услуге установки.
Сколько стоит установка Android-магнитолы в Екатеринбурге?
На текущей странице Sirena96 базовая установка указана за 4 000 ₽.
