Подключение OBD2 к Android-магнитоле: как вывести данные автомобиля на экран

Современная Android-магнитола позволяет не только пользоваться навигацией, слушать музыку и подключать смартфон. При наличии совместимого диагностического адаптера на экран можно выводить некоторые параметры работы автомобиля.

Например, обороты двигателя, температуру охлаждающей жидкости, скорость и диагностические коды неисправностей.

Для этого часто используют OBD2-адаптеры на базе ELM327 и специальные приложения.

Но здесь есть важный нюанс: не каждый адаптер работает с любой Android-магнитолой, а список доступных параметров зависит от конкретного автомобиля.

Разберём, как устроено подключение, что необходимо для работы и каких ошибок стоит избегать.

Что такое OBD2 и зачем он нужен?

OBD2 — стандартизированная система бортовой диагностики автомобиля.

Она позволяет совместимому диагностическому оборудованию получать определённую информацию от электронных блоков управления.

На большинстве современных автомобилей предусмотрен диагностический разъём, через который можно подключить сканер.

В зависимости от автомобиля и используемого программного обеспечения могут быть доступны:

• Обороты двигателя.
• Температура охлаждающей жидкости.
• Расчётная нагрузка на двигатель.
• Скорость автомобиля.
• Некоторые параметры топливной системы.
• Диагностические коды неисправностей.

При этом наличие диагностического разъёма не означает, что владелец получит доступ абсолютно ко всем электронным системам автомобиля.

Стандартные возможности OBD2 прежде всего связаны с диагностикой определённых систем, влияющих на работу силового агрегата и экологические показатели.

Для доступа к дополнительным блокам нередко требуется специализированное оборудование.

Можно ли подключить OBD2 непосредственно к Android-магнитоле?

Да, если магнитола поддерживает необходимый способ соединения, а диагностический адаптер совместим с автомобилем и приложением.

Один из популярных вариантов — адаптер ELM327.

Он подключается к диагностическому разъёму автомобиля и передаёт данные на принимающее устройство.

Существуют разные исполнения:

Bluetooth OBD2. Передаёт информацию по Bluetooth.

Wi-Fi OBD2. Использует собственное беспроводное соединение.

USB OBD2. Подключается кабелем к совместимому устройству.

Для Android-магнитол удобны Bluetooth- и Wi-Fi-адаптеры, но конкретный выбор зависит от возможностей головного устройства.

Например, некоторые магнитолы имеют ограничения на подключение сторонних Bluetooth-устройств.

Поэтому перед покупкой желательно проверить совместимость.

Какие данные автомобиля можно вывести на экран?

Возможности зависят от электронных блоков автомобиля, используемого адаптера и программного обеспечения.

Рассмотрим распространённые параметры.

Обороты двигателя

Если соответствующий диагностический параметр доступен, приложение может отображать текущую частоту вращения коленчатого вала.

Это позволяет вывести на экран виртуальный тахометр.

Температура охлаждающей жидкости

При поддержке соответствующего параметра можно наблюдать температуру, передаваемую блоком управления двигателя.

Это особенно интересно владельцам автомобилей, на штатной приборной панели которых отсутствует подробный цифровой указатель температуры.

Но показания диагностического приложения не заменяют штатные предупреждения автомобиля.

Скорость автомобиля

Некоторые приложения способны отображать скорость, полученную через диагностическую систему.

Она может отличаться от показаний GPS и приборной панели из-за различий в источниках данных и способах обработки.

Коды неисправностей

Совместимое приложение может считывать определённые диагностические коды.

Например, связанные с работой двигателя.

Однако код неисправности не всегда однозначно указывает на необходимость замены конкретной детали.

Он помогает определить направление дальнейшей диагностики.

Что нужно для подключения OBD2 к Android-магнитоле?

Понадобятся три компонента.

1. Автомобиль с совместимым диагностическим интерфейсом.

Наличие разъёма и поддерживаемых протоколов необходимо проверить заранее.

2. Совместимый OBD2-адаптер.

Часто используются устройства на базе ELM327, но качество и функциональность адаптеров могут различаться.

3. Диагностическое приложение.

На Android существуют программы, способные работать с внешними диагностическими адаптерами.

Один из известных примеров — Torque Pro. Также существуют альтернативные приложения.

Перед использованием необходимо убедиться, что программа поддерживает выбранный адаптер и протокол автомобиля.

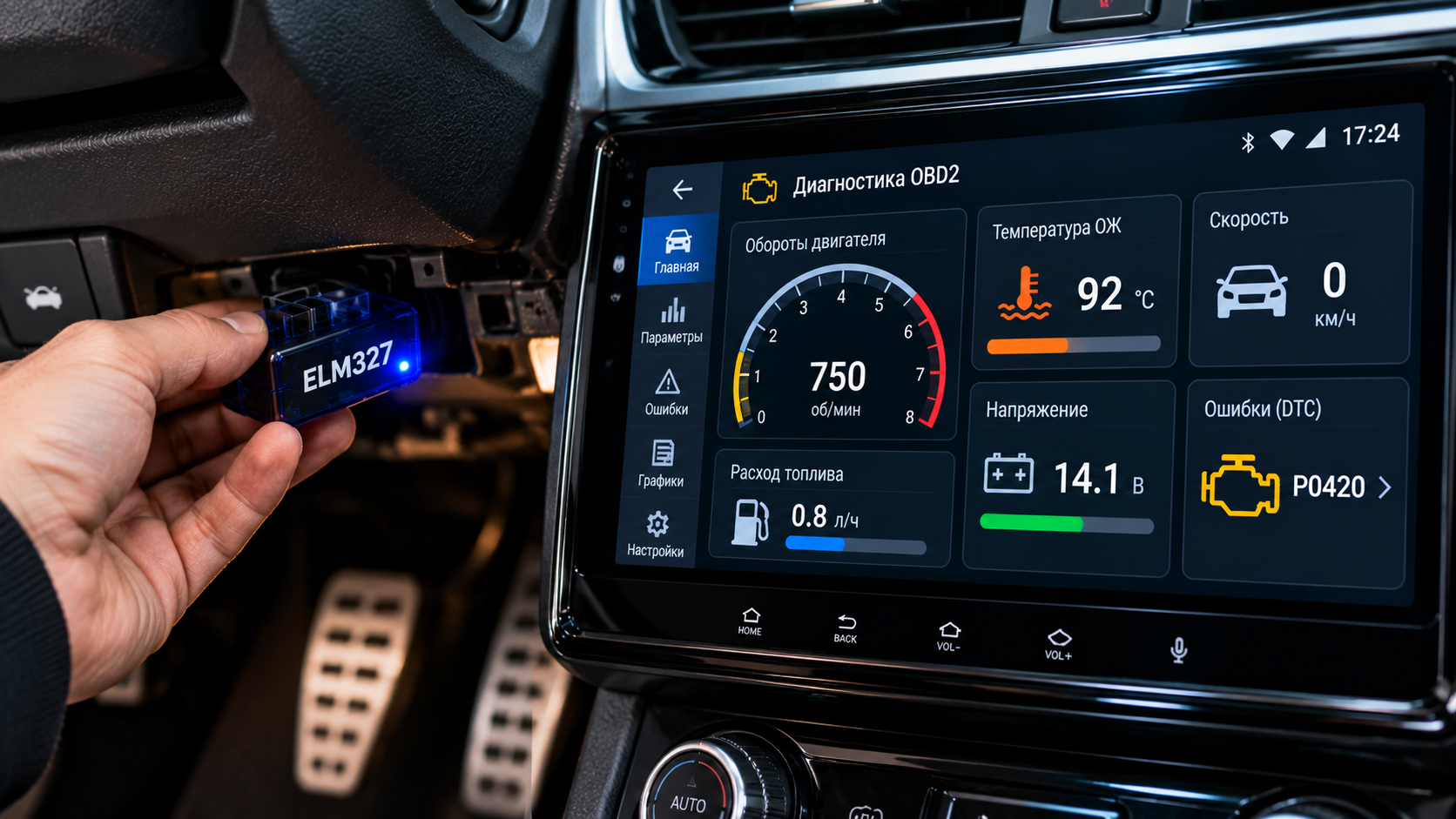

Как подключить ELM327 к Android-магнитоле через Bluetooth?

Общий порядок выглядит следующим образом.

Шаг 1. Найдите диагностический разъём

На многих автомобилях он расположен под передней панелью возле водительского места.

Точное расположение зависит от марки и модели.

Шаг 2. Подключите адаптер

Вставьте совместимый адаптер в диагностический разъём.

В зависимости от конструкции адаптера и автомобиля питание может подаваться даже при выключенном зажигании.

Шаг 3. Включите необходимый режим автомобиля

Для получения отдельных параметров может потребоваться включённое зажигание или работающий двигатель.

Соблюдайте рекомендации автомобиля и диагностического оборудования.

Шаг 4. Создайте Bluetooth-соединение

Откройте настройки Android-магнитолы и попробуйте найти диагностический адаптер.

Название устройства зависит от производителя.

На некоторых магнитолах подключение выполняется не через стандартное меню Bluetooth, а непосредственно через совместимое приложение.

Шаг 5. Настройте диагностическую программу

Укажите используемый способ подключения и выберите адаптер.

Дождитесь установления соединения с автомобилем.

После этого проверьте доступные показатели.

Важно: не все Android-магнитолы способны работать со сторонними Bluetooth OBD2-адаптерами. Если устройство не обнаруживается, необходимо проверить технические возможности головного устройства.

Почему Android-магнитола не видит ELM327?

Существует несколько возможных причин.

Несовместимый Bluetooth

Некоторые автомобильные головные устройства используют Bluetooth преимущественно для звонков и воспроизведения музыки.

Поддержка диагностических адаптеров при этом может отсутствовать.

Это не обязательно неисправность магнитолы.

Проблемы с адаптером

На рынке встречаются устройства ELM327 с разными аппаратными возможностями.

Низкая цена и одинаковый внешний корпус не гарантируют одинаковую совместимость.

Неправильно выбран способ подключения

Например, приложение настроено на Bluetooth, а используется Wi-Fi-адаптер.

Не поддерживается диагностический протокол

Даже при успешном соединении между адаптером и магнитолой связь с электронным блоком автомобиля может не установиться.

В такой ситуации необходимо проверить совместимость с конкретным автомобилем.

Почему OBD2 подключается к телефону, но не работает на магнитоле?

Это полезный диагностический признак.

Если один и тот же адаптер нормально работает со смартфоном, но не подключается к Android-магнитоле, причина может находиться в особенностях Bluetooth-модуля головного устройства.

Также возможны ограничения прошивки или программного обеспечения.

Не стоит сразу покупать другой диагностический адаптер.

Для начала необходимо проверить, поддерживает ли магнитола нужный способ соединения.

В отдельных случаях альтернативой может стать совместимый Wi-Fi-адаптер.

Однако и здесь предварительно нужно проверить требования приложения.

Может ли OBD2 показывать температуру автоматической коробки передач?

Иногда да, но это не гарантируется стандартной диагностикой.

Данные трансмиссии могут передаваться через специальные параметры производителя автомобиля.

Для их получения некоторым приложениям требуются дополнительные настройки или специализированные диагностические профили.

Поэтому перед покупкой оборудования важно уточнить, какие именно показатели доступны на вашей модели автомобиля.

Обещания вывести абсолютно все параметры автомобиля через любой ELM327 некорректны.

Можно ли удалять ошибки автомобиля через Android-магнитолу?

Некоторые совместимые диагностические приложения позволяют отправлять команду очистки определённых кодов неисправностей.

Однако пользоваться этой функцией без понимания последствий не рекомендуется.

Удаление кода не устраняет физическую причину неисправности.

Кроме того, очистка может удалять сохранённые диагностические данные и сбрасывать показатели готовности определённых систем.

Если на приборной панели появился Check Engine, правильнее сначала сохранить коды, установить причину и выполнить необходимую диагностику.

Только после устранения неисправности следует решать вопрос об очистке ошибок.

Безопасно ли пользоваться OBD2 во время движения?

Диагностические показания могут обновляться во время работы автомобиля.

Однако смотреть на дополнительные приборы вместо дороги опасно.

Не рекомендуется управлять настройками диагностического приложения во время движения.

Особенно осторожно следует относиться к функциям, позволяющим отправлять команды электронным блокам.

Для обычного наблюдения лучше использовать заранее настроенный экран с минимальным количеством показателей.

Разряжает ли OBD2-адаптер аккумулятор?

Некоторые диагностические разъёмы имеют постоянное питание.

Поэтому подключённый адаптер может продолжать потреблять электроэнергию после выключения автомобиля.

Величина потребления зависит от конкретного устройства.

Если адаптер не имеет корректного режима сна или автомобиль подолгу стоит без движения, его лучше отключать в соответствии с инструкцией производителя.

Особенно важно учитывать это при использовании недорогих адаптеров с неизвестными характеристиками.

Какую Android-магнитолу выбрать для работы с диагностическими приложениями?

Если планируется использовать OBD2, необходимо заранее проверить:

1. Поддержку совместимого Bluetooth- или Wi-Fi-подключения.
2. Возможность установки нужного диагностического приложения.
3. Совместимость приложения с аппаратной платформой.
4. Размер и читаемость экрана.
5. Стабильность работы системы.
6. Возможность одновременного использования навигации и других приложений.

Объём памяти сам по себе не гарантирует работу диагностического адаптера.

Магнитола с 8 ГБ оперативной памяти может оказаться несовместимой с конкретным Bluetooth-устройством, тогда как более простая модель будет работать нормально.

Поэтому выбирать оборудование необходимо комплексно.

Android-магнитолы в Екатеринбурге — SIRENA96

Если вы планируете заменить штатную мультимедийную систему автомобиля, важно заранее определить необходимые функции.

Помимо навигации, музыки и подключения смартфона некоторые владельцы хотят использовать диагностические приложения и получать дополнительные данные автомобиля.

В SIRENA96 в Екатеринбурге можно подобрать Android-магнитолу с учётом модели автомобиля, штатных функций и требований к оборудованию.

Если для вас принципиально важно подключение OBD2, заранее сообщите модель диагностического адаптера и название приложения, которое планируете использовать.

Совместимость конкретной комбинации оборудования необходимо проверять до покупки.

SIRENA96 — подбор и установка Android-магнитол в Екатеринбурге.

Часто задаваемые вопросы

Можно ли подключить ELM327 к любой Android-магнитоле?

Нет. Необходимо проверить поддержку соответствующего способа соединения и совместимость программного обеспечения.

Что лучше для магнитолы: Bluetooth или Wi-Fi OBD2?

Универсального ответа нет. Выбор зависит от магнитолы, адаптера и используемого приложения.

Можно ли вывести температуру двигателя на экран магнитолы?

Да, если автомобиль передаёт соответствующий диагностический параметр и программа умеет его отображать.

Можно ли через OBD2 прочитать все ошибки автомобиля?

Нет. Стандартный OBD2 не гарантирует доступ ко всем электронным блокам. Для расширенной диагностики может потребоваться специализированное оборудование.

Почему ELM327 работает с телефоном, но не подключается к магнитоле?

Возможны ограничения Bluetooth-модуля, несовместимость программного обеспечения или неправильные настройки подключения.

Нужен ли интернет для работы OBD2?

Для локального обмена диагностическими данными между автомобилем и приложением интернет обычно не требуется.

Можно ли оставить ELM327 постоянно подключённым?

Это зависит от потребления и режима сна адаптера. Некоторые устройства продолжают получать питание после выключения автомобиля.
